O cenário é clássico e frustrante para qualquer entusiasta: você para em um posto de combustível ou estaciona o carro após um trajeto de rotina. Cinco minutos depois, ao girar a chave ou apertar o botão de partida, o motor vira com vigor, mas não “pega”. Não há sinal de combustão. Ou pior: você está em velocidade de cruzeiro, e o motor simplesmente apaga, como se alguém tivesse puxado o plugue da tomada. Sem engasgos, sem fumaça, apenas o silêncio e as luzes do painel acesas.
Na maioria dessas situações, o proprietário médio suspeita imediatamente da bomba de combustível ou da bateria. No entanto, o verdadeiro culpado costuma ser um componente pequeno, silencioso e posicionado em um local ingrato do bloco: o sensor de rotação (ou sensor CKP – Crankshaft Position Sensor).
Neste guia profundo, vamos dissecar por que este componente é o “batimento cardíaco” do seu projeto, como ele dita o ritmo da injeção eletrônica e por que ele se torna um pesadelo invisível quando decide falhar.
O Maestro Invisível: O que é e como funciona o Sensor de Rotação
Para entender por que o carro “morre” sem esse sensor, precisamos olhar para a lógica da Unidade de Comando Eletrônico (ECU). Um motor de combustão interna é, essencialmente, um exercício de precisão cronometrada. A centelha da vela e o pulso do bico injetor precisam ocorrer em milissegundos exatos durante o ciclo de compressão.
O sensor de rotação é o encarregado de dizer à ECU duas informações vitais:
- A velocidade angular do motor (RPM): Quão rápido o virabrequim está girando.
- A posição exata dos pistões: Em que ponto do ciclo cada cilindro se encontra (identificando o Ponto Morto Superior – PMS).
Sem esses dados, a ECU entra em um estado de “cegueira”. Por segurança, se o computador não sabe onde os pistões estão, ele corta a ignição e a injeção para evitar que o motor funcione fora de sincronia e sofra danos catastróficos. É por isso que o carro fica “morto”: não há centelha nas velas nem combustível sendo pulverizado.
A Roda Fônica: A parceira de dança
O sensor não trabalha sozinho. Ele faz a leitura de uma roda fônica (reluctor wheel), que é um disco dentado fixado no virabrequim ou na polia externa. Essa roda possui uma falha estratégica (geralmente de dois dentes). Quando essa falha passa pelo sensor, ele gera um sinal diferenciado que serve como o “marco zero” para a contagem de tempo do motor.
Os Tipos de Sensores: Indutivo vs. Hall
Nem todos os sensores de rotação são iguais, e saber qual o seu carro utiliza é fundamental para o diagnóstico correto.
1. Sensor Indutivo (Passivo)
É o mais comum em projetos de gerações passadas e muitos carros atuais. Ele possui um imã permanente envolto por uma bobina de fio de cobre.
- Funcionamento: À medida que os dentes da roda fônica passam pelo sensor, eles alteram o campo magnético, gerando uma corrente alternada (AC).
- Característica: Ele gera seu próprio sinal elétrico. Quanto mais rápido o motor gira, maior é a voltagem produzida.
- Ponto fraco: O sinal em baixas rotações (durante a partida) pode ser fraco demais se houver sujeira ou se o sensor estiver levemente afastado da roda fônica.
2. Sensor de Efeito Hall (Ativo)
Muito comum em motores modernos e em preparações de alto desempenho (Euro e JDM modernos).
- Funcionamento: Ele requer uma alimentação elétrica externa (geralmente 5V ou 12V). Ele detecta a interrupção do campo magnético e envia um sinal digital de onda quadrada para a ECU.
- Vantagem: É extremamente preciso e consegue ler a posição do motor mesmo em rotações baixíssimas (quase zero).
- Ponto fraco: É mais sensível a picos de tensão e interferências eletromagnéticas.
Sintomas de Falha: O “Fantasma” no Sistema
A falha do sensor de rotação é notória por ser intermitente. Ao contrário de uma peça mecânica que quebra e ponto final, o sensor costuma “avisar” de formas erráticas antes de morrer definitivamente.
O Problema do Calor (Heat Soak)
Este é o sintoma mais clássico da cultura gearhead, especialmente em carros preparados ou com cofres de motor muito apertados. O calor faz com que os materiais internos do sensor (a bobina de cobre no indutivo ou o circuito no Hall) se expandam.
- O Cenário: O carro funciona perfeitamente frio. Após 20 minutos de uso, o motor apaga do nada. Você tenta ligar e nada acontece. Após o carro esfriar por meia hora, ele liga como se nada tivesse acontecido. Isso ocorre porque a expansão térmica rompe momentaneamente a continuidade elétrica interna do sensor.
Oscilação do Conta-giros
Se você notar que o ponteiro do RPM dá “saltos” ou cai para zero enquanto você ainda está em movimento, é um sinal claro de que o sinal enviado para a ECU está sendo interrompido.
Dificuldade de Partida (Long Crank)
O motor gira várias vezes antes de pegar. Isso acontece porque a ECU está tentando “adivinhar” a posição do motor ou o sensor está demorando para enviar um sinal limpo e legível.
Backfires e Detonação
Em casos raros, o sensor pode enviar um sinal “sujo” (com ruído). A ECU interpreta isso de forma errada e adianta ou atrasa o ponto de ignição de maneira aleatória, causando estouros no escapamento ou perda súbita de potência.
Diagnóstico Técnico: Como não trocar peças à toa
O maior erro em oficinas e garagens domésticas é o “troquismo”. Antes de sacar o cartão de crédito, use a lógica:
- O Teste do Painel: Durante a partida, observe o ponteiro do conta-giros. Se ele nem se mexer (ficar colado no zero) enquanto o motor de arranque gira, há uma chance de 90% de o sensor de rotação não estar enviando sinal.
- Scanner OBD2: Busque por códigos como P0335 (Crankshaft Position Sensor A Circuit Malfunction) ou P0336. No entanto, atenção: nem sempre a falha do sensor gera um código de erro imediato, especialmente se a falha for intermitente.

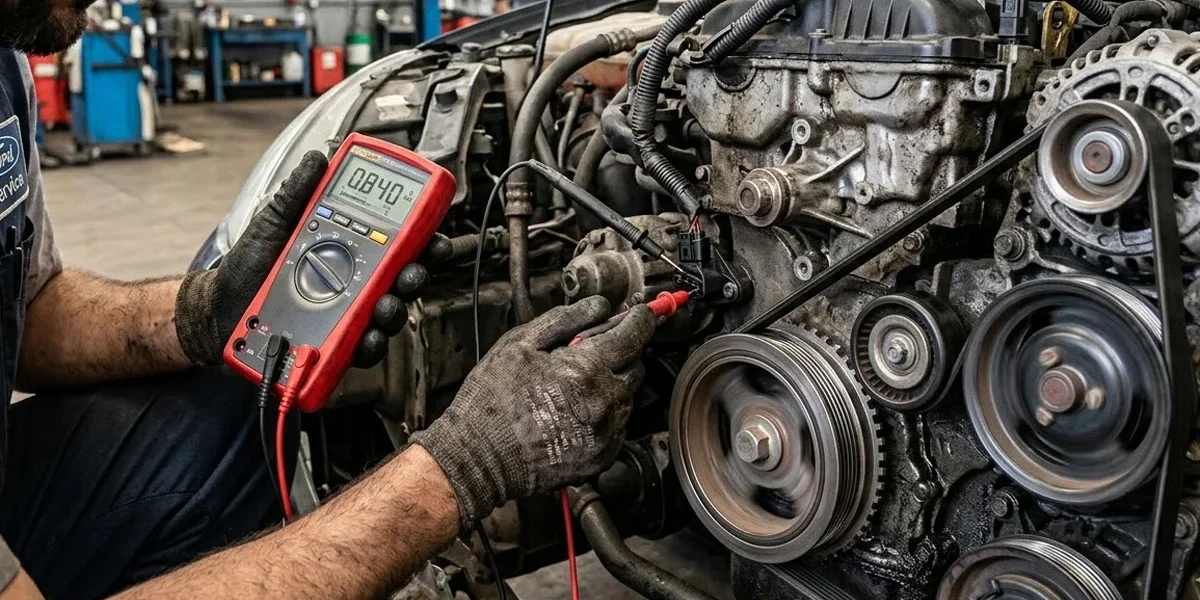

- Multímetro (Para Sensores Indutivos): Meça a resistência (Ohms) entre os terminais do sensor. Cada fabricante tem uma especificação (geralmente entre 400 e 1000 Ohms). Se a leitura for “infinita”, a bobina interna está rompida.
- Osciloscópio (O Diagnóstico Definitivo): É a única forma de ver a “saúde” do sensor. Ele mostra a onda gerada. Se houver dentes “tortos” na imagem ou a onda estiver falha, o diagnóstico é conclusivo.
Cultura Automotive e o Sensor de Rotação: Desafios em Carros Modificados
No mundo do tuning e dos carros de performance, o sensor de rotação ganha camadas extras de complexidade.
- Swap de Motores e Câmbios: Ao adaptar motores (como um K-Swap em um chassi antigo), a distância entre o sensor e a roda fônica (o “air gap”) é crítica. Um milímetro a mais pode impedir o carro de ligar.
- Volantes de Motor Aliviados: Muitos entusiastas instalam volantes de motor de competição que já possuem a roda fônica integrada. Se a usinagem desses dentes não for perfeita, o sensor pode ter dificuldades de leitura em altas rotações (acima de 7.000 RPM), causando cortes de ignição que parecem falta de combustível.
- Interferência Eletromagnética: Em carros com sistemas de ignição de alta performance (bobinas individuais potentes), o ruído elétrico pode interferir no cabo do sensor de rotação. Por isso, carros de pista utilizam cabos blindados (shielded) para este componente.
Manutenção Preventiva e Dicas de Ouro
- Vazamentos de Óleo: O sensor de rotação geralmente fica próximo ao retentor do virabrequim. Se houver um vazamento de óleo persistente, o lubrificante pode contaminar o conector ou acumular limalha de metal na ponta magnética do sensor, degradando o sinal.
- Limpeza da Ponta: Por ser magnético, o sensor atrai pequenas partículas de metal provenientes do desgaste natural do motor ou da embreagem. Às vezes, apenas remover o sensor e limpar sua ponta com um pano já resolve problemas de partida difícil.
- Qualidade da Peça: Nunca economize no sensor de rotação. Sensores “paralelos” de baixa qualidade costumam falhar prematuramente com o calor. Opte sempre por marcas OEM (Bosch, Marelli, Denso, NGK/NTK) ou peças genuínas.
Conclusão
O sensor de rotação é a prova de que, na engenharia automotiva moderna, o tamanho não documento. Ele é o elo fundamental entre a mecânica bruta do virabrequim e a inteligência refinada da injeção eletrônica. Entender seus sintomas não só economiza tempo e dinheiro em diagnósticos errados, mas também evita que você fique na mão em situações críticas.
Se o seu carro apresenta esse comportamento “fantasmagórico” de apagar quando quente ou se recusar a ligar sem motivo aparente, pare de olhar para as velas e para a bateria por um momento. O problema pode ser apenas o maestro do motor pedindo aposentadoria.
Perguntas Frequentes (FAQ)
1. O carro pode andar com o sensor de rotação ruim?
Depende. Se a falha for total, o carro não liga. Se a falha for intermitente, o carro pode apresentar engasgos severos ou apagar em movimento, o que representa um grande risco de segurança (perda de assistência de freio e direção). Não é recomendável rodar nessas condições.
2. O sensor de fase e o de rotação são a mesma coisa?
Não. O sensor de rotação (CKP) fica no virabrequim (bloco). O sensor de fase (CMP) fica no comando de válvulas (cabeçote). Eles trabalham juntos, mas o de rotação é o principal para a partida e funcionamento básico do motor.
3. Sujeira na roda fônica pode causar o defeito?
Sim. Barro, óleo pesado ou limalha metálica acumulada nos dentes da roda fônica podem confundir a leitura magnética do sensor, gerando falhas de ignição ou perda de sincronismo.
4. Por que o scanner nem sempre acusa o sensor de rotação?
Muitas vezes, a ECU só registra o erro se detectar um sinal fora da faixa lógica enquanto o motor gira. Se o sensor morre completamente de forma súbita, a ECU pode simplesmente interpretar que o motor parou de girar porque você o desligou, não gerando um código de falha imediato.
5. Existe “conserto” para o sensor ou apenas troca?
O sensor é uma unidade selada de resina ou plástico. Não há reparo interno. Se a bobina ou o circuito Hall falharem, a única solução tecnicamente segura é a substituição da peça por uma nova.
